Lead Frame



定義

リードフレーム(Lead Frame) は、半導体チップと外部回路を電気的につなぎ、半導体パッケージ内でチップを支える基板の役割を果たす半導体の主要部品です。

定義

工程

ヘソンディーエスはさまざまな工程を通じ、それぞれのカスタマーに適したカスタム型製品のデザインを実現しています。

  • Etching / Stamping

    Etching / Stamping

  • Ag Plating

    Ag Plating

  • PPF Plating

    PPF Plating

  • Taping

    Taping

  • Down-set

    Down-set

  • Down-set

    Down-set

Etching

薬品処理を使った化学的工法で形状を完成させる方式

Stamping

金型ツールを使って物理的に形状を完成させる方式

製品の種類

QFP (Quad Flat Package)

  • 拡張されたリードが4面から突出した表面実装型パッケージ
  • 110μm inner Lead Pitch及びダイパッドの露出デザインを実現

Unit Design

lnner Lead Pitch 130μm

lnner Lead Pitch 130μm

Power bar/Ground Ring

Power bar/Ground Ring

Locking Tape

Locking Tape

Strip Design

Strip Design
Body Size(mm)
5~28
Strip Size(mm)
~100 X 300
Pin Count
32~216

SOIC (Small Outline IC)

  • 2面から拡張されたリードが、突出した表面実装型パッケージ
  • 広幅(100X300㎜)及び高集積デザインを実現

Unit Design

Inter Digit frame (EX-Lead Sharing)

Inter Digit frame
(EX-Lead Sharing)

COL

COL

Multi Pad

Multi Pad

Strip Design

Strip Design
Body Size(mm)
3~25
Strip Size(mm)
~100 X 300
Pin Count
6~56

QFN (Quad Flat Non-lead)

  • リードの突出がなく、PCBに実装されるパッケージ
  • Dual Land & Flip Chip の形状及び130μm Wettable Flankを実現

Unit Design

Single Row

Single Row

Dual Row

Dual Row

Flip Chip

Flip Chip

Strip Design

Strip Design
Body Size(mm)
0.6~16
Strip Size(mm)
~100 X 300
Pin Count
4~180

Rt-QFN (Routable QFN)

  • 高いデザイン自由度のPre-mold適用QFNパッケージ
  • 精密パターンの実現及びパッケージ工程の縮小が可能

Unit Design

OFN Type

OFN Type

SiP Module Type

SiP Module Type

LED Type

LED Type

Strip Design

Strip Design
Body Size(mm)
2~15
Strip Size(mm)
~78 X 290
Pin Count
~160

Discrete

  • 高速/高電圧パワー半導体用ディスクリートパッケージ
  • 異形材料の形状を実現、Dual Side Coolingソルーションを提供

Unit Design

TO

TO

TOLL

TOLL

SOT-227

SOT-227

Strip Design

Strip Design
Body Size(mm)
3~20
Strip Size(mm)
~100 X 300
Pin Count
1~6

Power Module

  • リードの突出がなく、PCBに実装されるパッケージ
  • Dual Land & Flip Chipの形状及び130μm Wettable Flankを実現

Unit Design

Consumer

Consumer

Automotive

Automotive

Industry

Industry

Strip Design

Strip Design
Body Size(mm)
~100
Strip Size(mm)
~100 X 300
Pin Count
1~6

核心技術

高精密スタンピング金型技術

高いデザイン自由度及び Wire Bonding の効率性を提供

Fine Punching
Fine Punching

QFP : 110μm(Stamp), 150μm(Etch)
QFN : 180μm(Etch)

Precise Tooling
Precise Tooling

Tol. ±2μm / 1meter

Deep Down-set 技術

熱放出に適したダイパッドの露出構造を実現

Deep Down-set 技術

Deep Wettable Flank (130 μm)

はんだ接合部自動検査を活用

Deep Wettable Flank (130 μm)

スタンピング QFNの形状を実現

高い生産性及び価格競争力を提供

スタンピング QFNの形状を実現

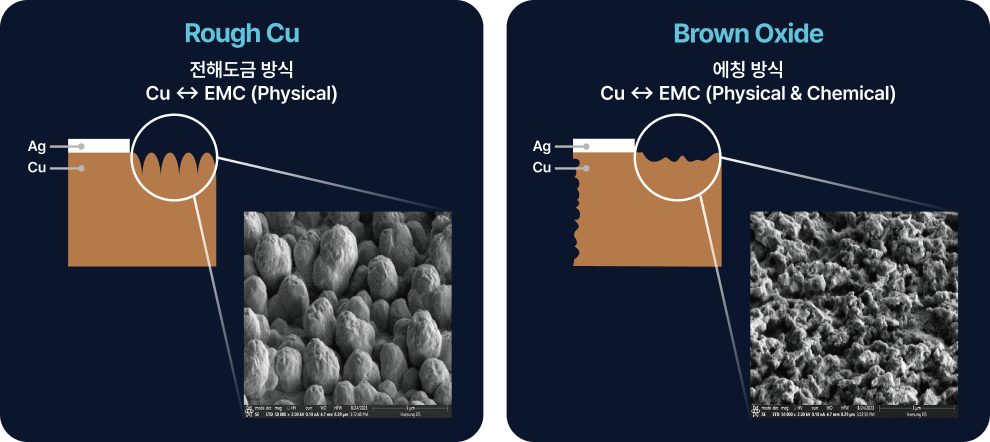

Surface Treatment Solution For High Reliability

  • 表面 Roughening 工法により EMC Moldと Lead Frameの 密着力を向上
  • MSL Level1&AEC-Q100 Grade1で自動車用高信頼性ソリューションを認証
Cu Roughening Technology
Cu Roughening Technology
μ-PPFTM

TCoB 6,001 Cycle 通過

粗化表面処理によってモールド樹脂とリードフレーム間に強力な物理的結合力を形成
(評価製品 : LQFP 176 Pin/温度条件:-40~150℃)

すぐれた耐腐食性

評価条件:Mixed Flow Gas 96時間以上露出

μ-PPFTM
μ-PPFTM

Technology RoadMap(~2027)

Technology RoadMap(~2027)

アプリケーション

車載半導体用高信頼性リードフレームラインアップ

車載半導体用高信頼性リードフレームラインアップ
